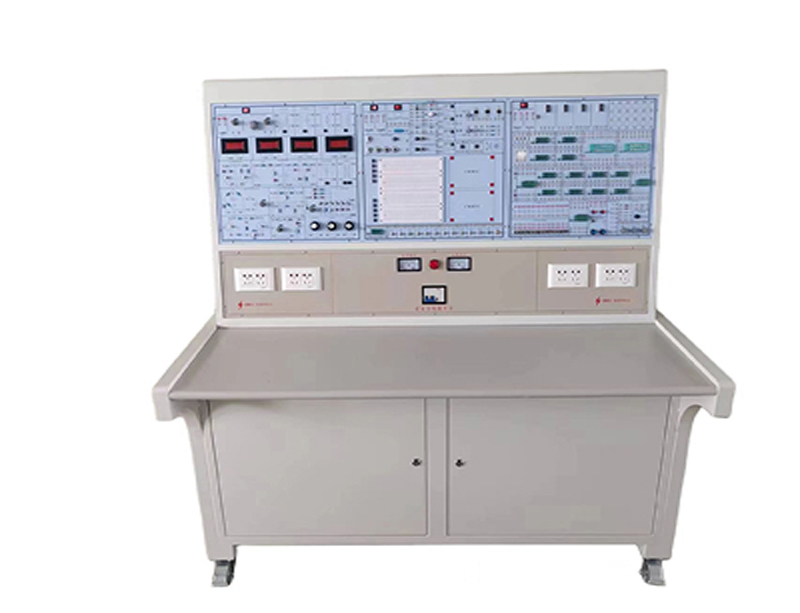

I. Introdução ao Equipamento
Este equipamento de treinamento digital e analógico adota uma estrutura modular. Cada módulo é independente dos demais e realiza experimentos com circuitos digitais, analógicos e integrados. A parte frontal da placa experimental possui um diagrama de circuito impresso, e o verso contém os componentes. Cada ponto a ser testado no circuito experimental possui um furo de teste. É fácil de usar, confiável, durável e altamente eficiente. A unidade experimental principal é complementada por um módulo experimental correspondente. Módulos de expansão experimental podem ser selecionados de acordo com as diferentes necessidades para completar o conteúdo experimental relevante.
1. Bancada
1.1 Dimensões: 1400*700*1450mm. Toda a estrutura é feita de chapa de aço de alta qualidade, com um armário com trava na metade da altura sob a mesa, e a superfície externa é revestida com material epóxi poliplástico para garantir que toda a máquina seja robusta, durável e esteticamente agradável. A base da mesa é equipada com uma roda universal com freio, adequada tanto para movimentação quanto para fixação, facilitando o ajuste da posição dos equipamentos. O tampo é feito de MDF de alta densidade com 25 mm de espessura, com revestimento antichamas na parte externa e bordas seladas em PVC. O tampo é resistente ao desgaste, ao calor, a manchas, ao fogo, a bactérias, a mofo, é antiestático e fácil de limpar.
1.2 Fonte de alimentação: AC220V±10%, 50/60Hz, corrente nominal do circuito 5A, equipada com disjuntor diferencial residual (DR). Temperatura ambiente: -50℃ a 40℃, umidade relativa ≤85% UR (25℃).
1.3 A placa-mãe é feita de placa de circuito impresso com 2 mm de espessura, com os símbolos gráficos dos componentes e as conexões correspondentes impressos na frente, os circuitos impressos no verso e os componentes relacionados soldados.
1.4 A mesa experimental está equipada com 4 conjuntos de tomadas duplas, que podem ser usadas para alimentação de instrumentos e medidores.
2. Módulo de circuito digital, 1 conjunto
2.1 Fonte de alimentação ±15V/0,5A, ±5V/0,5A, 1 conjunto cada com proteção contra curto-circuito e sobrecarga, função de recuperação automática, conectada ao painel principal do experimento elétrico digital.
2.2 2 conjuntos de módulos de saída de sinal de pulso único.
2.3 1 conjunto de fonte de pulso com frequência continuamente ajustável, a frequência pode ser ajustada de forma aproximada e precisa.
2.4 A fonte de pulso de frequência fixa pode emitir 1 conjunto de frequências de 1MHz, 100KHz, 10KHz, 1KHz, 100Hz, 10Hz e 1Hz.
2.5 1 conjunto de buzzer ativo (com circuito de acionamento).
2.6 1 conjunto de indicador de nível lógico de 16 vias.
2.7 1 conjunto de saída de nível lógico de 16 vias.
2.8 2 conjuntos de saída de nível lógico com chave de codificação BCD.
2.9 4 conjuntos de circuito de display digital de tubo LED para decodificação BCD, com fonte de alimentação e chave independente.
2.10 Componentes discretos: 1 resistor/potenciômetro ajustável de 10 kΩ, 100 kΩ e 1 MΩ; 1 oscilador de cristal passivo de 12 MHz, 6 MHz, 4 MHz e 32,768 kHz; 2 capacitores de 22 pF, 10 nF e 100 nF; 3 diodos 1N4148.
2.11 6 soquetes DIP14 com trava para CI; 5 soquetes DIP16 com trava para CI; 3 soquetes DIP20 (com encaixe para formatos largos e estreitos) com trava; 2 soquetes DIP40 (com encaixe para formatos largos e estreitos) com trava. 2.12 1 conjunto de soquetes universais para conversão de dispositivos discretos, que podem ser inseridos com resistores, capacitores, transistores e outros dispositivos.
3. Módulo de circuito analógico, 1 conjunto
3.1 Equipado com ±12V/0,5A, ±5V/1A, cada conjunto possui proteção contra curto-circuito e sobrecarga, função de recuperação automática, conectado ao painel principal de experimentos analógicos.
3.2 Posicionador/resistor ajustável de 100Ω (1), 220Ω (1), 470Ω (1), 4,7KΩ (1), 1KΩ (1), 10KΩ (2), 20KΩ (2), 51KΩ (1), 68KΩ (1), 100KΩ (1), 47KΩ (1, multivoltas).
3.3 Soquete DIP14 com trava para CI, 1; 2 soquetes DIP8 com trava para CIs.
3.4 Alto-falante 1 8Ω/0,5W.
3.5 1 conjunto de unidades experimentais 1LM317, 1 conjunto de unidades experimentais 1LM7805, unidade retificadora 14007, 1 capacitor de 470uF, 1 capacitor de 10uF, 1 unidade experimental de diodo regulador de tensão.
3.6 1 fotodiodo, 1 fototransistor, 1 microfone, 1 fotorresistor 5516, 2 1N4148, 1 resistor de 300R/5W, 1 LED vermelho, 1 LED verde, 1 buzzer ativo de 5V, 2 diodos reguladores de tensão 1N4618, 3 amplificadores operacionais OP07C, 1 amplificador operacional uA741, 2 conjuntos de conectores de conversão de transistor.
3.7 2 conjuntos de soquetes para módulos de expansão.
3.8 1 conjunto de unidades experimentais gratuitas.
3.9 1 conjunto de fontes de sinal de baixa frequência, que podem gerar ondas senoidais, quadradas e triangulares, com frequência e amplitude ajustáveis, e a saída pode ser atenuada em -20dB.
3.10 2 conjuntos de fontes de sinal de tensão CC, que podem gerar saídas de 0 a ±5V e de 0 a ±0,5V em dois modos.
4. 1 conjunto de fios experimentais, que atendem aos requisitos experimentais e possuem margem de segurança.
5. 1 manual de instruções para experimentos.
II. Projetos de treinamento de equipamentos de treinamento digital e analógico
1. Módulo de circuito digital
1.1 Características de chaveamento de transistores, limitadores e circuitos de proteção.
1.2 Teste de função e parâmetros de portas lógicas integradas TTL.
1.3 Teste de função e parâmetros de portas lógicas integradas CMOS.
1.4 Conexão e acionamento de circuitos lógicos integrados.
1.5 Projeto e teste de circuitos lógicos combinacionais.
1.6 Decodificadores e suas aplicações.
1.7 Seletores de dados e suas aplicações.
1.8 Gatilhos e suas aplicações.
1.9 Contadores e suas aplicações.
1.10 Registradores de deslocamento e suas aplicações.
1.11 Distribuidores de pulsos e suas aplicações.
1.12 Utilização de circuitos de portas para geração de sinais de pulso — multivibrador autoexcitado.
1.13 Disparadores monoestáveis ​​e disparadores Schmitt — circuitos de atraso de pulso e modelagem de forma de onda.
1.14 Circuitos de base de tempo 555 e suas aplicações.
1.15 Conversores D/A e A/D.
1.16 Dispositivo para responder a questionários — experimento abrangente.
1.17 Cronômetro eletrônico — experimento abrangente.
1.18 Voltímetro digital CC de três dígitos e meio — experimento abrangente.
1.19 Frequencímetro digital — experimento abrangente.
1.20 Máquina de jogo de cabo de guerra — experimento abrangente.
1.21 Memória de acesso aleatório 2114A e suas aplicações — experimento abrangente.
2. Módulo de circuito analógico
2.1 Experimento com circuito amplificador de estágio único de três dígitos.
2.2 Circuito amplificador de dois estágios.
2.3 Experimento com circuito amplificador de realimentação negativa.
2.4 Seguidor de emissor.
2.5 Experimento com circuito amplificador diferencial.
2.6 Circuito de operação de soma proporcional.
2.7 Experimento com amplificador de potência integrado.
2.8 Experimento com circuito amplificador de tensão RC ativo.
2.9 Experimento com circuito de integração e diferenciação.
2.10 Experimento com circuito gerador de forma de onda RC.
2.11 Experimento com circuito oscilador senoidal LC e circuito amplificador de seleção de frequência.
2.12 Experimento com circuito conversor de forma de onda.
2.13 Comparador de tensão.
2.14 Experimento com circuito de filtro RC ativo.
2.15 Experimento com fonte de alimentação CC regulada.
2.16 Experimento de projeto e produção de circuito amplificador de sinal de baixa frequência.
2.17 Experimento com amplificador programável.
2.18 Amplificador de potência simétrico complementar.
3. Módulo de expansão
3.1 Circuito regulador de tensão com diodo
3.2 Circuito amplificador de válvula única
3.3 Circuito regulador de tensão integrado de três terminais
3.4 Circuito regulador de tensão com componentes discretos (meia onda, onda completa)
3.5 Circuito regulador de tensão CC com componentes discretos
3.6 Circuito oscilador com transistor de junção única
3.7 Circuito dimerizável com tiristor com componentes discretos
