I. Configuração Básica

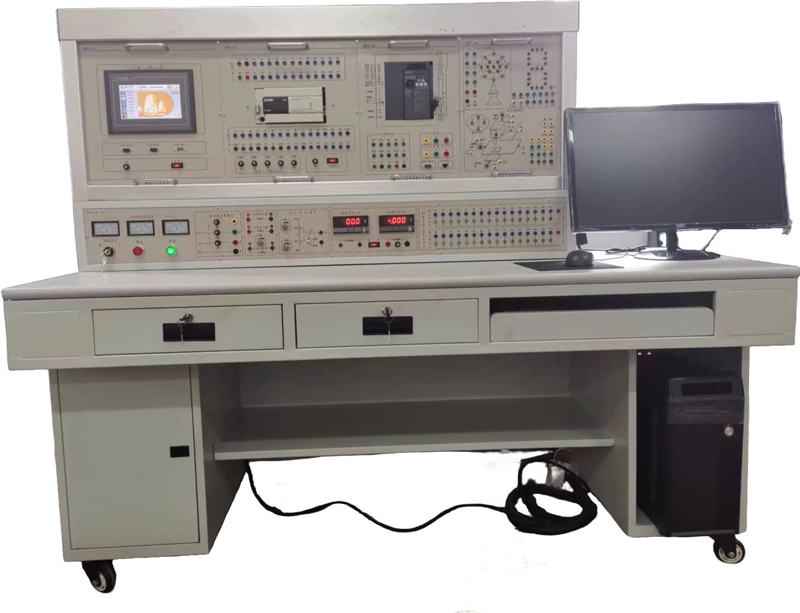

Esta plataforma de treinamento em PLC consiste em um computador host, uma mesa de treinamento, um componente de treinamento host, um módulo de treinamento (incluindo uma ampla variedade de objetos de treinamento para simulação de equipamentos industriais), etc. Ela permite que os alunos pratiquem comandos básicos de PLC e compreendam profundamente o princípio de funcionamento do PLC. Simula diversos cenários de aplicação prática de PLC, como controle de semáforos, controle de elevadores de três andares, etc., auxiliando os alunos a combinar o conhecimento teórico com a prática.
1. Unidade de controle de energia AC
Fornece um conjunto de fontes de alimentação trifásicas de quatro fios de 380V e monofásicas de 220V, controladas por chave liga/desliga, e equipadas com proteção por fusível, proteção contra fuga de corrente, etc. Possui também indicação de alarme de fuga de corrente e reinicialização de alarme, além de display de tensão AC.
2. Fonte de alimentação DC, medidor de tensão/corrente DC, saída lógica e indicadores, etc.
Tensão DC: saída ajustável de 0 a 10V; Corrente DC: saída ajustável de 4 a 20mA; Voltímetro/amperímetro digital DC; faixa de medição de tensão 0~200V, precisão de 0,5 nível; faixa de medição de corrente 0~200 mA, precisão de 0,5 nível; equipado também com saída de nível lógico (passo a passo, travamento automático), indicação de nível lógico, tubo digital de LED, indicador de direção, caixa de música, relé DC 24V e conector de conversão de sinal.
3. Componentes de treinamento do controlador principal
Configurado com Siemens S7-1214, módulo de expansão de saída SM 1223 DI8×24VDC/DQ 8×RLY, módulo de entrada/saída analógica SM1234, switch Ethernet, placa de sinalização auxiliar, guia de experimentos, programa experimental e cabo de programação de comunicação.
4. Componente de treinamento de controle analógico tipo PLC-03 1
Módulo de treinamento com lâmpada de água, esteira transportadora tipo porta, etc. Todos os interruptores e luzes indicadoras são usados ​​para simular vários estados, e o painel possui esquemas e diagramas de simulação do projeto experimental impressos diretamente.
5. Componente de treinamento de controle de simulação tipo PLC-04 2
Módulo de treinamento para guindaste portuário e semáforo em cruzamentos, ambos com interruptores e indicadores luminosos para simular diversos estados. O painel possui esquemas e diagramas de simulação do projeto experimental impressos diretamente.
6. Componente de treinamento de controle de simulação tipo PLC-05 3
Módulos como elevadores de três andares, todos com interruptores e indicadores luminosos para simular diversos estados. O painel possui esquemas e diagramas de simulação do projeto experimental impressos diretamente.
7. Componente de treinamento de controle de simulação tipo PLC-06 4
Módulos de treinamento para centro de usinagem, entrada e saída digital e semáforo Tianta. O painel possui esquemas e diagramas de simulação do projeto experimental impressos.
8. Componente de treinamento com tela sensível ao toque tipo PLC-11
Tela sensível ao toque colorida de 7 polegadas (TPS7062KX), equipada com cabo de programação para download e comunicação, cabo de comunicação entre a tela sensível ao toque e o PLC, software de configuração de desenvolvimento; contator AC; relé intermediário; contato auxiliar; relé térmico; botão (alta potência); parada de emergência; interruptor de deslocamento; Relé de tempo.
9. Trilho guia do motor PLC-20, sistema de medição de velocidade com encoder óptico e tacômetro digital/sistema de freio
Inclui motor assíncrono trifásico de gaiola de esquilo: 380V/△, velocidade inferior a 1500 RPM, potência inferior a 100W, sistema de medição de velocidade com encoder óptico (equipado com encoder fotoelétrico Omron 1024), tacômetro digital e trilho guia de aço inoxidável para fixação do motor. O trilho guia de aço inoxidável possui boa planicidade, o que garante que a concentricidade entre o motor e o encoder não exceda ±5 fios, e o motor opere com baixo ruído; possui sinal de feedback de tensão; também possui saída de sinal de codificação fotoelétrica, incluindo dois canais A e B.
10. Módulo de controle elétrico
11. Cabo de conexão experimental
De acordo com as características de diferentes projetos experimentais, dois cabos de conexão experimentais diferentes são fornecidos. A parte de alta corrente adota um cabo de conexão tipo pistola com estrutura de bainha de alta confiabilidade (sem possibilidade de choque elétrico), e o fio de cobre isento de oxigênio é transformado em um fio multifilamentar extremamente fino para atingir o objetivo de ultra flexibilidade. É revestido com uma camada isolante de cloreto de polivinila nitrílico, que possui as vantagens de flexibilidade, alta resistência à pressão, alta resistência mecânica, resistência ao endurecimento e boa tenacidade. O plugue adota uma peça sólida de cobre com um núcleo de cobre berílio, que é seguro e confiável no contato; a parte de baixa corrente adota um cabo de conexão com estrutura exposta de cobre berílio elástico. Ambos os fios só podem ser conectados ao soquete do orifício interno correspondente e não podem ser misturados, o que melhora muito a segurança e a racionalidade do experimento.
12. Software de configuração
Fornecido o software TIA Portal, o software de simulação MCGS, o software experimental, etc.
13. Computador
CPU i5/8G DDR4/240G SSD, equipado com sistema operacional original e software TIA Portal.
14. Proteção de segurança
1) A saída de energia AC trifásica está equipada com funções de proteção dupla contra sobrecorrente e curto-circuito, com circuitos eletrônicos e fusíveis. Quando a corrente de saída for superior a 3 A, a fonte de alimentação pode ser desconectada e um alarme será emitido;
2) A mesa experimental utiliza três tipos de fios experimentais, que não podem ser conectados entre si. Os fios de alta corrente são totalmente revestidos em plástico, os fios de baixa corrente são de metal nu (o diâmetro real do núcleo de cobre é maior que o do fio de alta corrente) e o orifício de observação utiliza fios experimentais nº 2 para evitar a possibilidade de os alunos conectarem acidentalmente fios de alta corrente a pontos de baixa corrente;
3) As fontes de alimentação AC e DC desta plataforma de treinamento de PLC estão equipadas com função de proteção contra sobrecorrente.
II. Projetos experimentais concluídos
(I) Conteúdo básico
1. Exercícios completos de programação básica de PLC
2. Módulo de treinamento de luzes sequenciais
3. Módulo de treinamento de esteira transportadora
4. Módulo de treinamento de guindaste
5. Módulo de treinamento de semáforo em cruzamento
6. Elevador de três andares e outros módulos
7. Centro de usinagem
8. Entrada e saída digital
9. Módulo de treinamento de torre de iluminação
(II) Experimento de aplicação
1. Controle de avanço lento e controle de travamento automático de motor assíncrono trifásico
2. Controle de avanço e reversão intertravado de motor assíncrono trifásico
3. Motor assíncrono trifásico com controle de avanço e reversão retardado
4. Motor assíncrono trifásico com controle automático de ida e volta com limite
5. Controle de partida com comutação Y/△ de motor assíncrono trifásico
6. Controle de partida com comutação Y/△ de motor assíncrono trifásico baseado em PLC
(III) Experimento com modelo físico
1. Acionamento de motor de passo Controle
2. Controle de velocidade de motor DC
3. Controle PID de temperatura
(IV) Treinamento abrangente em habilidades de aplicação de PLC e tela sensível ao toque
1. Controle de múltiplas velocidades baseado em PLC digital
2. Regulação de velocidade em malha aberta com frequência variável baseada em PLC analógico
3. Exercícios básicos de programação de instruções baseados em controle por tela sensível ao toque
4. Controle de LED baseado em tela sensível ao toque
5. Controle PID de temperatura baseado em tela sensível ao toque
6. Controle de comunicação entre PLC e tela sensível ao toque
