I. Visão Geral

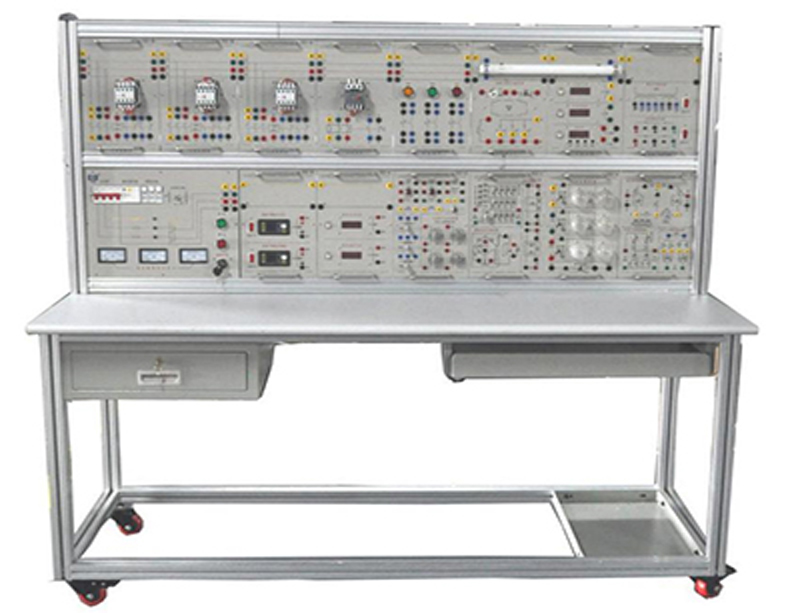

A plataforma experimental elétrica e eletrônica GLDG-1 é uma nova geração de equipamentos experimentais que prioriza tanto a experimentação quanto o gerenciamento, a praticidade e o avanço tecnológico. O equipamento possui um design elegante e uma estrutura compacta. Através da integração de diversos módulos experimentais, é possível realizar experimentos em várias disciplinas, como “Fundamentos de Eletricidade”, “Tecnologia Elétrica”, “Tecnologia Eletrônica Analógica” e “Tecnologia Eletrônica Digital”. Esta bancada experimental elétrica e eletrônica atende plenamente às necessidades dos planos de ensino dessas disciplinas.
II. Condições técnicas
1. Alimentação elétrica: trifásica de quatro fios (ou trifásica de cinco fios) 380V±5%, frequência 50Hz
2. Potência de entrada: 1,5KVA
3. Dimensões da plataforma experimental elétrica e eletrônica GLDG-1: 1560mm*700mm*1500mm
4. Resistência de isolamento: >5MΩ
5. Medidas de proteção: sistema de proteção de segurança confiável
III. Configuração do sistema
1. Componentes do GDS
Fonte de alimentação DC com tensão e corrente ajustáveis
Saída: fonte de alimentação com tensão ajustável de 0 a 30V com proteção contra curto-circuito e função de display digital de saída. Saída: fonte de alimentação com corrente regulada de 0 a 500mA. Possui proteção contra circuito aberto, indicação de corrente estável e funções de display de corrente de saída.
2. Gerador de sinais totalmente inteligente
Saída: três formas de onda: senoidal, quadrada e triangular. Faixa de frequência de saída: 1 Hz a 1 MHz. Amplitude de saída: 0 a 20 Vpp. Possui sinal de saída convencional, atenuação de 20 dB/40 dB e funções de varredura. Adota o princípio de teste de frequência digital de precisão igual e possui função de medição de frequência externa. Faixa de frequência: 1 Hz a 10 MHz.
3. Fonte de alimentação DC, voltímetro
Medidor inteligente de tensão e corrente DC. Exibição do valor de medição em ponto flutuante de quatro dígitos. Comutação automática de faixa interna, faixa de tensão: 0 a 250 V; faixa de corrente: 0 a 5 A, precisão de medição melhor que 0,5 nível. Possui alarme de sobrecarga e funções de comunicação com computador.
4. Medidor AC multifuncional
Fornece dois medidores AC multifuncionais inteligentes. Faixa de tensão: 0 a 500 V; faixa de corrente: 0 a 5 A. Possui função de medição de tensão, corrente, potência, fator de potência e fase, com medição do valor eficaz e exibição digital. Precisão de 0,5 nível.
IV. Projetos Experimentais
1. Projetos de treinamento básico em engenharia elétrica
(1) Utilização de instrumentos elétricos básicos e cálculo de erros de medição
(2) Métodos para reduzir erros de medição de instrumentos
(3) Lei de Ohm
(4) Verificação do princípio da superposição e diagnóstico de falhas
(5) Verificação das leis de Kirchhoff para tensões e correntes e diagnóstico de falhas
(6) Verificação do teorema de Thévenin e diagnóstico de falhas
(7) Verificação do teorema de Norton e diagnóstico de falhas
(8) Transformação equivalente de fonte de tensão e fonte de corrente
(9) Inspeção de falhas em circuitos resistivos DC
(10) Teorema da homogeneidade
(11) Teorema da substituição
(12) Carga e descarga de capacitores
(13) Determinação da condição de transferência de potência máxima
(14) Estudo do teorema da reciprocidade
(15) Estudo de redes lineares passivas de duas portas
(16) Determinação da tensão potencial e desenho do potencial do circuito
(17) Medição e mapeamento das características volt-ampère de elementos de circuito lineares e não lineares conhecidos
(18) Medição e mapeamento das características volt-ampère de elementos de circuito lineares e não lineares desconhecidos
(19) Resposta de circuito RC de primeira ordem
(20) Estudo da resposta de circuito dinâmico de segunda ordem
(21) Estudo de circuito ressonante RLC em série
(22) Teste das características de impedância de elementos RLC
(23) Circuito AC RLC em série e circuito CA em paralelo
(24) Elementos LC em circuito DC e AC: Características do circuito
(25) Conexão de circuito de lâmpada fluorescente e melhoria do fator de potência
(26) Medição do fator de potência e da sequência de fases
(27) Medição dos parâmetros equivalentes de circuito AC usando o método de três medidores
(28) Medição da tensão de circuito AC trifásico
(29) Medição da corrente de circuito AC trifásico
(30) Medição da potência de circuito trifásico
(31) Determinação dos parâmetros do transformador monofásico e identificação da polaridade do enrolamento
(32) Circuito de acoplamento de indutância mútua
(33) Determinação da extremidade de mesmo nome da bobina de indutância mútua
(34) Instalação e utilização do medidor de energia monofásico
2. Projeto de treinamento em circuitos de simulação
(1) Utilização de instrumentos eletrônicos comuns
(2) Determinação, identificação e detecção de diodos de cristal
(3) Identificação e detecção de triodos de cristal
(4) Amplificador de tubo único com emissor comum
(5) Circuito amplificador de tubo de efeito de campo
(6) Circuito amplificador de realimentação negativa
(7) Circuito amplificador diferencial
(8) Seguidor de emissor
(9) Amplificador de coletor comum
(10) Amplificador de base comum
(11) Amplificador acoplado resistor-capacitor de dois estágios
(12) Conexão básica de amplificadores operacionais
(13) Amplificador proporcional em fase com amplificador operacional integrado
(14) Amplificador proporcional inversor com amplificador operacional integrado
(15) Circuito de adição com amplificador operacional integrado
(16) Circuito de subtração com amplificador operacional integrado
(17) Circuito de integração com amplificador operacional integrado
(18) Circuito diferencial com amplificador operacional integrado
(19) Seguidor de tensão
(20) Comparador de tensão
(21) Ponte RC Oscilador de onda senoidal
(22) Gerador de onda quadrada
(23) Gerador de onda triangular
(24) Gerador de onda dente de serra
(25) Comparador de cruzamento por zero
(26) Comparador de janela
(27) Circuito de ajuste de zero de amplificador operacional integrado
(28) Circuito de proteção contra inversão de polaridade da alimentação
(29) Circuito de proteção de limite de entrada
(30) Circuito de proteção de limite de saída
(31) Amplificador de potência OTL
(32) Oscilador de onda senoidal RC e amplificador de seleção de frequência
(33) Circuito retificador controlado por tiristor
(34) Circuito de retificação e filtragem de meia onda monofásica = onda completa monofásica
(35) Circuito de retificação e filtragem de onda completa monofásica
(36) Circuito de retificação e filtragem em ponte monofásica
(37) Circuito regulador de tensão com diodo Zener e seu princípio de regulação de tensão
(38) Tensão fixa integrada de três terminais Regulador
(39) Regulador de tensão integrado ajustável com saída de alimentação positiva
(40) Circuito regulador de tensão com transistor em série
3. Projetos de treinamento em circuitos digitais
(1) Características de comutação de diodos de cristal
(2) Características de comutação de transistores de cristal
(3) Limitador de diodo
(4) Limitador de transistor
(5) Grampeador de diodo
(6) Porta lógica integrada TTL
(7) Teste de função lógica da porta AND integrada
(8) Teste de função lógica do circuito da porta NOT integrada
(9) Teste de função lógica do circuito da porta OR integrada
(10) Teste de função lógica da porta NAND integrada
(11) Teste de circuito de porta CMOS
(12) Teste de características de saída de circuitos TTL e CMOS
(13) Conexão e acionamento de circuitos lógicos integrados
(14) Circuito lógico combinacional
(15) Meio somador
(16) Somador completo
(17) Decodificador
(18) Teste de função lógica do decodificador
(19) Teste de função lógica do seletor de dados
(20) Seletor de dados quatro para um
(21) Seletor de dados oito para um
(22) Teste da função lógica de disparo integrado
(23) Flip-flop RS básico
(24) Flip-flop JK
(25) Flip-flop D
(26) Flip-flop CMOS
(27) Contagem, decodificação e exibição
(28) Contador e suas aplicações
(29) Teste da função lógica de um contador decimal reversível
(30) Contador somador binário
(31) Contador somador decimal
(32) Teste da função lógica de um registrador de deslocamento
(33) Registrador de deslocamento e suas aplicações
(34) Distribuidor de pulsos e suas aplicações
(35) Circuito de base de tempo 555
(36) Flip-flop monoestável
(37) Multivibrador
(38) Schmitt trigger
