I. Introdução ao Equipamento

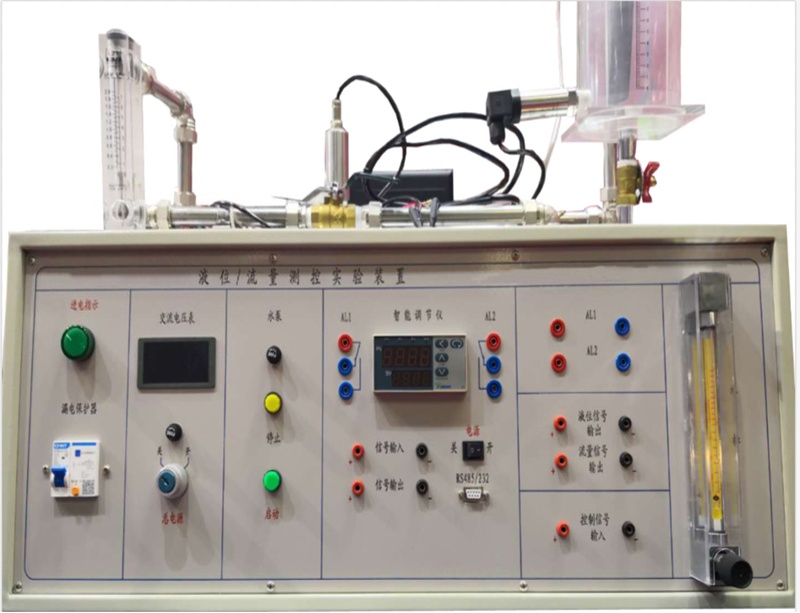

As principais características estruturais deste equipamento experimental para medição e controle de nível/vazão de líquidos são: tamanho reduzido, compacto, esteticamente agradável e seguro. O equipamento pode formar um sistema de controle de nível/vazão com ajuste PID em malha fechada ou um sistema de controle de vazão com ajuste PID para vazão e nível de líquido (volume único) (volume duplo), e se comunica com o computador host através da porta de comunicação do controlador inteligente. Os parâmetros de controle podem ser configurados no controlador inteligente e no computador host. O software do computador host utiliza o software de configuração de controle industrial MCGS para realizar detecção online, controle, modificação de parâmetros, armazenamento e análise de dados, exibição e impressão de curvas em tempo real e históricas. Este equipamento possui múltiplas proteções de segurança e fornece sinais padrão IEC e pontos de teste relacionados para acesso por microcontrolador para programação de experimentos
Este equipamento experimental para medição e controle de nível/vazão de líquidos utiliza sensores de nível industrial e saídas de sinal padrão IEC. É adequado para aplicações em medição e controle, automação, computação, controle eletromecânico, engenharia da informação, mecatrônica e outras áreas. Este equipamento é posicionado na bancada experimental e pode operar experimentos de forma independente ou conectado a um computador host.
Ⅱ、Configuração básica
1. Medidor de vazão tipo microturbina (1 unidade)
2. Sensor de pressão de nível de líquido (2 unidades)
3. Regulador industrial inteligente (1 unidade)
4. Conversor RS485/RS232 (1 unidade)
5. Módulo de controle da bomba d’água (1 unidade)
6. Tanque de água experimental em microplexiglass (1 unidade)
7. Reservatório de água de tamanho médio em aço inoxidável (1 unidade)
8. Válvula manual (5 unidades)
9. Microbomba d’água (1 unidade)
10. Controlador (1 unidade)
11. Medidor OLED 5 em 1 (1 unidade)
12. Marcador de nível de água (1 unidade)
13. CD com software experimental (1 conjunto)
Ⅲ、Especificações técnicas
1. Alimentação: AC220V±10% 50HZ±5% 1A com aterramento adequado
Todas as tubulações são de aço inoxidável com revestimento interno de filme isolante térmico. Todas as conexões das tubulações são de aço inoxidável niquelado. Garantia de ausência de ferrugem e deformação por 20 anos de uso.
2. Os sinais de entrada e saída do instrumento estão em conformidade com as normas IEC.
3. Transmissor de nível de líquido. Faixa: 0-30 cm (parâmetro do instrumento inteligente DIH = 30)
Sinal de saída: 4-20 mA DC de dois fios 24 V. Precisão: nível 0,5.
4. Medidor de vazão tipo turbina. Faixa: 0-300 L/min (parâmetro do instrumento inteligente DIH = 300). Sinal de saída: saída de pulso. Precisão: nível 1.
5. Transmissor de frequência/corrente. Sinal de saída: 4-20 mA DC.
6. Regulador de inteligência artificial industrial. Precisão: grau 0,5.
7. Dimensões:
Dimensões da caixa de controle experimental: 500 mm (comprimento) × 400 mm (largura) × 1200 mm (altura)
8. Peso: aproximadamente 15 kg
IV. Conteúdo experimental
1. Compreensão e utilização de transmissores de pressão
2. Experimento de características de um tanque de água de volume único
3. Experimento de sistema de controle em malha fechada para nível de líquido em volume único
4. Experimento de sistema de controle em malha fechada para tanque de água de volume duplo
5. Experimento de compreensão do princípio de funcionamento do transmissor de vazão tipo turbina
6. Experimento de controle de instrumento inteligente PID para nível de líquido
7. Experimento de controle de configuração do computador host para PID de nível de líquido
8. Experimento de controle de instrumento inteligente PID para vazão
9. Experimento de controle de configuração do computador host para PID de vazão
10. Experimento de treinamento em programação de engenharia de configuração utilizando o software de configuração MCGS e equipamentos experimentais
