I. Visão Geral
A Plataforma de Treinamento de Sensores Optoeletrônicos GL-2000G foi projetada e produzida especificamente para cursos experimentais em áreas como optoeletrônica e informação optoeletrônica. Partindo da análise de fontes de luz, experimentos e pesquisas foram conduzidos sobre as características de transmissão, recepção e conversão fotoelétrica da luz, bem como sobre diversos sensores fotoelétricos modernos e sistemas de teste optoeletrônicos. É uma ferramenta poderosa para experimentos modernos de detecção fotoelétrica.
A plataforma experimental consiste em cinco partes principais: o painel de controle principal, sensores, modelos experimentais de sensores, fontes de luz (fontes de luz comuns, fontes de laser semicondutor LD, tubos emissores de luz LED) e a plataforma experimental. Com este aparato experimental, mais de vinte experimentos podem ser conduzidos, e os alunos também podem construir novos experimentos utilizando-o. Para aprimorar o efeito experimental, o módulo experimental está equipado com pontos típicos de teste e observação de sinais.
II. Características do Produto
1. A estrutura modular permite a seleção de diferentes módulos conforme a necessidade e, com o desenvolvimento da optoeletrônica, o número de módulos pode continuar a aumentar. Um módulo corresponde a um sensor.
2. O painel de controle principal desta plataforma de treinamento de sensores fotoelétricos está equipado com uma fonte de alimentação CC e múltiplos displays, especialmente para exibir a potência luminosa e a iluminância. Fornece tensões CC estáveis ​​de ± 15V, ± 5V e reguladores de tensão CC ajustáveis ​​de 0-5V e 0-12V. O painel de controle principal possui cinco instrumentos de exibição para tensão, corrente (microampères), potência óptica, iluminância e velocidade, e está equipado com tomadas de 220V CA de dois e três pinos.
3. Indicadores de desempenho de sensores e componentes fotossensíveis
1) Fotodiodo infravermelho: comprimento lateral de pico de 8600-9000 Å, tensão de operação ≤ 10 V, corrente escura ≤ 0,2 μA
2) Diodo emissor de infravermelho: diâmetro externo de Φ 5 mm, comprimento lateral de pico de 8600-9000 Å, tensão de operação de 10 V.
3) Transistor fotossensível infravermelho: comprimento lateral de pico de 8600-9000 Å, tensão de operação ≤ 10 V, corrente escura ≤ 0,3 μA
4) Sensor de fotorresistência, fotorresistor de sulfeto de cádmio (CdS), diâmetro externo de Φ 5,0 mm, potência nominal de 20 mW, resistência escura ≥ 25 MΩ
5) Célula fotovoltaica de silício: comprimento de onda de pico de 0,8-0,95 μm, tensão de circuito aberto de 450-600 mV
6) Sensor de posição fotoelétrico PSD: utiliza um fotodiodo composto com alcance de ± 2 mm e resolução de 0,01 mm
7) Laser semicondutor: comprimento de onda de 635 nm, potência de 3-5 mW
8) Sonda infravermelha piroelétrica: alcance de detecção de 1-5 metros, comprimento de onda de 10-20 nm
9) Fibra óptica: transmite luz visível Luz
10) Sensor de pressão de fibra óptica: faixa de medição de pressão de 4 a 20 kPa
11) Sensor de deslocamento de fibra óptica: feixe de fibras em formato de Y, faixa de medição de 1 mm, linearidade de ± 5%
12) Sensor de temperatura de fibra óptica: faixa de temperatura ambiente até 150 °C. Precisão do controle da fonte de temperatura de ± 1 °C
13) Sensor de velocidade fotoelétrico: 2400 rpm, ajustável
14) Espelho de banda passante: seis comprimentos de onda de 400 mm, 470 mm, 530 mm, 560 mm, 600 mm e 660 mm
15) Prisma de dispersão
III. Modelo experimental para sensores
1. Modelo experimental para componentes fotossensíveis.
2. Modelo experimental para sensor infravermelho termoelétrico.
3. Modelo experimental para sensor de posição PSD.
4. Modelo experimental para modulação e demodulação acusto-óptica
5. Modelo experimental para sensor de deslocamento de fibra óptica
6. Modelo experimental para sensores de temperatura e pressão de fibra óptica
7. Modelo experimental para iluminômetro
8. Modelo experimental para medidor de potência óptica
9. Modelo experimental para chave óptica
10. Modelo experimental para sensor optoeletrônico de velocidade de rotação

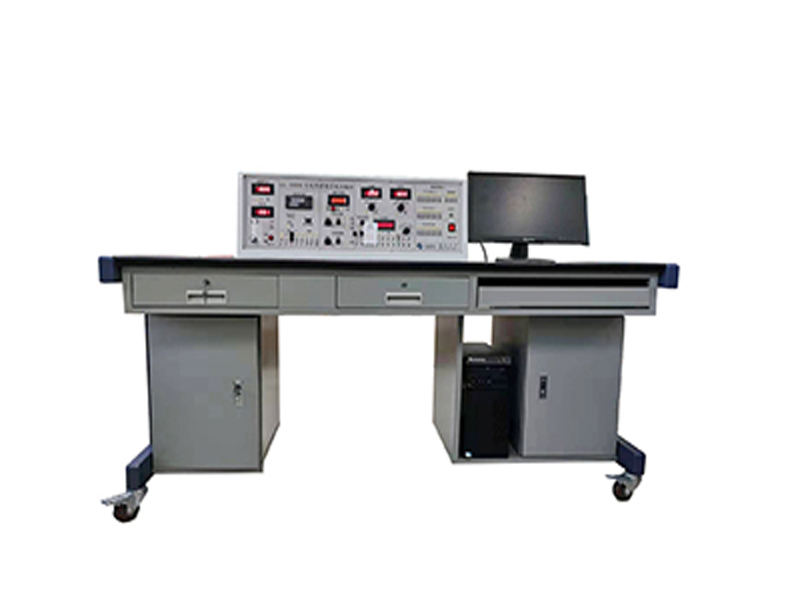

IV. Plataforma Experimental
As dimensões são 1600 mm * 800 mm * 750 mm, com capacidade para acomodar o console principal, o módulo experimental, o computador principal, o monitor, os sensores, etc.
V. Programa de Treinamento
Treinamento 1: Experimento de Monocromaticidade do Laser
Treinamento 2: Experimento de Dispersão de Luz
Treinamento 3: Experimento de Iluminação
Treinamento 4: Experimento de Potência Óptica
Treinamento 5: Experimento sobre Corrente Escura e Corrente Brilhante de Dispositivos Fotossensíveis
Treinamento 6: Experimento sobre Resistência Escura e Resistência Brilhante de Fotorresistores
Treinamento 7: Experimento sobre as Características de Tensão-Corrente de Fotorresistores
Treinamento 8: Experimento sobre as Características de Luz da Fotorresistência
Treinamento 9: Estudo Experimental sobre as Características Espectrais da Fotorresistência
Treinamento 10: Experimento sobre as Características Espectrais de Fotodiodos
Treinamento 11: Experimento Treinamento 11: Características de Iluminação de Fotodiodos
Treinamento 12: Experimento de Características Espectrais de Fototransistores
Treinamento 13: Experimento sobre as Características de Iluminação de Fototransistores
Treinamento 14: Experimento de Características de Tensão-Corrente de Fototransistores
Treinamento 15: Experimento de Chave Optoeletrônica
Treinamento 16: Experimento sobre as Características Espectrais de Células Fotovoltaicas
Treinamento 17: Experimento sobre as Características de Luz de Células Fotovoltaicas
Treinamento 18: Experimento de Chave Reflexiva Infravermelha
Treinamento 19: Experimento de Aplicação de Detector Piroelétrico Infravermelho
Treinamento 20: Experimento sobre o Princípio do Sensor Piroelétrico Infravermelho
Treinamento 21: Experimento Prático de Modulação e Demodulação de Luz Pulsada
Treinamento 22: Experimento de Modulação e Demodulação de Som e Luz
Treinamento 23: Medição Experimental de Sensor de Velocidade Optoeletrônico
Treinamento 24: Experimento Prático com Sensor de Pressão de Fibra Óptica
Treinamento 25: Experimento Prático com Sensor de Temperatura de Fibra Óptica
Treinamento 26: Experimento com Sensor de Deslocamento de Fibra Óptica
Treinamento 27: Experimento com Sensor PSD
