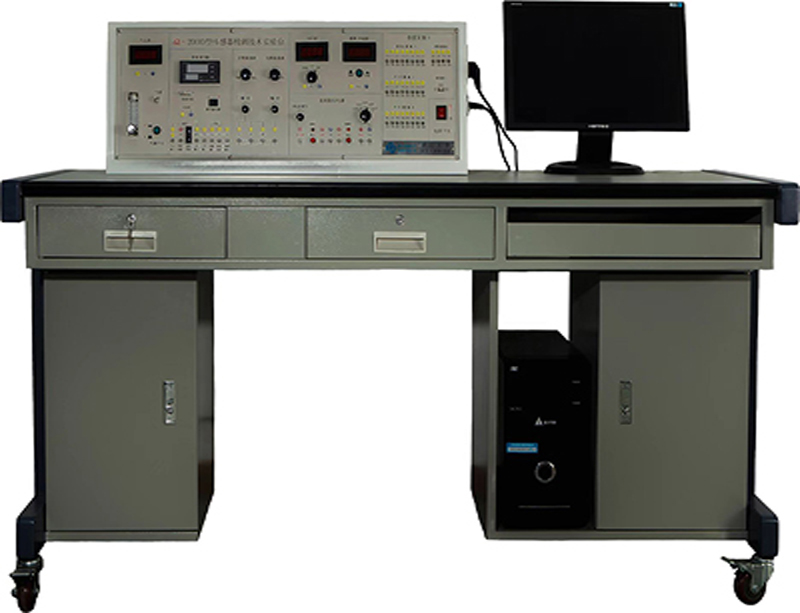

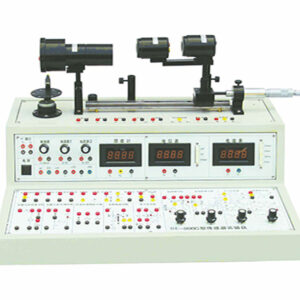

I. Indicadores técnicos do equipamento de treinamento de sensores
1. Alimentação: monofásica trifásica AC220V±10%, 50Hz;
2. Ambiente: temperatura -10℃～+40℃, umidade relativa <85% (25℃), altitude <4000m;
3. Capacidade do dispositivo: <0,5kVA;
4. A bancada de testes possui espaços reservados para monitor, modelo de treinamento, diversos sensores e computador;
5. Dimensões: 1700mm*900mm*800mm;
6. O console principal oferece oito tipos de fontes de alimentação CC reguladas de alta estabilidade: ±15V, +5V, 0~+24V ajustáveis, ±2V~±10V ajustáveis, com função de proteção contra curto-circuito;
7. Oscilador de áudio de 1 kHz a 10 kHz (ajustável), fonte de sinal de baixa frequência de 1 Hz a 30 Hz (ajustável);
8. Interface USB para comunicação com o computador e a placa de aquisição de dados do console principal;
9. Dispositivo de proteção contra fuga de corrente;
10. Voltímetro digital: faixa de 0 a 20 V, dividido em três níveis de 200 mV, 2 V e 20 V, precisão de 0,5 µm;
11. Frequencímetro/tacômetro: faixa de medição de 1 a 9999 Hz, faixa de medição de velocidade de 1 a 9999 rpm; temporizador: 0 a 9999 s, precisão de 0,05 µm;
12. Regulador de temperatura: múltiplas especificações de entrada e saída, ajuste por inteligência artificial e função de autoajuste de parâmetros, algoritmo de controle avançado, precisão de controle de temperatura de ±0,50 °C;
13. Sistema de placa de aquisição de dados do console principal;
14. Fonte de detecção
Fonte de temperatura: 0~220V, temperatura ambiente ~200℃,
Fonte de rotação: 2~24V, velocidade 0~3000 rpm (ajustável),
Fonte de vibração: frequência de vibração 1Hz~30Hz (ajustável), frequência de ressonância 12Hz,
Fonte de pressão de ar: 0–20KP.
II. Parâmetros técnicos e configuração do sensor
1. Sensor capacitivo: alcance ±2,5mm, precisão: ±1%;
2. Sensor de deslocamento Hall: alcance ±4mm, precisão ±1%;
3. Sensor de velocidade Hall: alcance 2400 rpm, precisão ±0,1%;
4. Sensor de deformação resistivo: alcance 0~500g, precisão ±0,5%;
5. Sensor de pressão de silício difuso: faixa de 4 a 20 kPa, precisão de ±1%;
6. Transformador diferencial: faixa de ±2%, precisão de ±4 mm;
7. Sensor magnetoelétrico: composto por bobina e aço magnético, sensibilidade de 0,5 V/m/s, faixa de 2400 rpm, precisão de 0,5%;
8. Sensor piezoelétrico: 0-30 Hz, sensibilidade de 2%;
9. Sensor de deslocamento por corrente parasita: faixa de 1 mm, precisão de ±2%;
10. Sensor de deslocamento por fibra óptica: faixa de 3 mm, precisão de ±3%;
11. Sensor de velocidade fotoelétrico: faixa de 2400 rpm, precisão de 0,5%;
12. Sensor de temperatura integrado: AD590: sensor de temperatura integrado com saída de corrente, faixa de temperatura de -50 °C a 150 °C, sensibilidade de 1 µA/°C;
13. Resistor de platina Pt100: faixa de 0 a 800 °C, precisão ±2%;
14. Resistor de cobre Cu50: faixa de temperatura ambiente a 150 °C, resistência de 50 Ω a 0 °C, precisão ±2%;
15. Termopar tipo K: faixa de 0 a 600 °C, precisão ±2%;
16. Termopar tipo E: faixa de 0 a 600 °C, precisão ±1%;
17. Termopar tipo J: faixa de temperatura ambiente a 700 °C, precisão ±1%;
18. Sensor de temperatura de junção PN: faixa de temperatura de -50 °C a 150 °C, sensibilidade de 2,2 mV/°C, precisão de 1%;
19. Sensor NTC (coeficiente de temperatura negativo): termistor semicondutor, faixa de temperatura de -50 °C a 200 °C;
20. Sensor PTC (coeficiente de temperatura positivo): termistor semicondutor, faixa de temperatura de -50 °C a 200 °C;
21. Compensador e sensor de extremidade fria para medição de temperatura: termopar tipo 0-1500 °C;
22. Sensor de gás: faixa de 50 a 2000 ppm, precisão de ±2%;
23. Sensor de umidade: faixa de 10 a 95% UR, precisão de ±2%.
III. Placa de processamento de dados V2.0
Este equipamento de treinamento em sensores está equipado com uma placa de aquisição de dados. A placa de aquisição foi desenvolvida internamente pela nossa empresa e adota soluções de nível industrial. Ela oferece alta precisão de medição e ampla faixa dinâmica, atendendo às necessidades de pesquisa científica, ensino e desenvolvimento. As principais características técnicas são as seguintes:
1. Possui 8 entradas analógicas: 6 entradas de tensão single-ended ou 3 entradas diferenciais, 2 entradas de corrente
2. Resolução do ADC: 12 bits
3. Taxa de amostragem: 100K/s (em todos os canais), não inferior a 200K/s em um único canal.
4. Múltiplos métodos de amostragem: amostragem temporizada, amostragem de comprimento fixo, amostragem de passo único, amostragem em tempo real
5. Filtragem passa-baixa de entrada, proteção contra sobretensão
6. Possui 16 entradas e saídas digitais (chave): 8 entradas, 8 saídas
7. Suporta saída de forma de onda: onda senoidal, onda quadrada, onda triangular, onda dente de serra e outras formas de onda
8. Frequência da forma de onda ajustável: faixa de 0 a 10000 Hz
9. Suporta protocolo de comunicação 485
10. Suporta protocolo de comunicação Modbus
IV. Projetos Experimentais
1. Experimento de característica de deslocamento do sensor capacitivo
2. Experimento de característica dinâmica do sensor capacitivo;
3. Experimento de característica de deslocamento do sensor Hall sob excitação CC;
4. Experimento de característica de deslocamento do sensor Hall sob excitação CA;
5. Experimento de medição de velocidade do sensor Hall;
6. Experimento de medição de pressão com sensor piezoresistivo de silício difuso;
7. Aplicação de ponte completa CA – experimento de medição de vibração;
8. Aplicação de ponte completa CC – experimento de balança eletrônica;
9. Experimento de desempenho do transformador diferencial;
10. Efeito da frequência de excitação nas características do transformador diferencial
11. Experimento de compensação da tensão residual no ponto zero do transformador diferencial;
12. Aplicação do transformador diferencial – experimento de medição de vibração;
13. Experimento de desempenho de ponte de braço único com extensômetro de folha metálica;
14. Experimento de desempenho de meia ponte com extensômetro de folha metálica;
15. Experimento de desempenho de ponte completa com extensômetro de folha metálica;
16. Experimento comparativo de desempenho de braço único, meia ponte e ponte completa com extensômetro de folha metálica;
17. Experimento de influência da temperatura no extensômetro de folha metálica;
18. Experimento de medição de vibração com sensor piezoelétrico;
19. Medição de terremotos utilizando o princípio magnetoelétrico;
20. Experimento de medição de velocidade com sensor de velocidade magnetoelétrico;
21. Experimento de característica de deslocamento com sensor de correntes parasitas;
22. Experimento sobre a influência do material medido nas características do sensor de correntes parasitas;
23. Experimento sobre a influência da área do corpo medido nas características do sensor de correntes parasitas;
24. Experimento de medição de vibração com sensor de correntes parasitas;
25. Experimento de medição de velocidade com sensor de correntes parasitas;
26. Experimento de características de deslocamento com sensor de fibra óptica;
27. Experimento sobre medição de vibração por sensor de fibra óptica;
28. Experimento sobre medição de velocidade por sensor de velocidade fotoelétrico;
29. Outras soluções para medição de velocidade usando sensor fotoelétrico;
30. Experimento sobre as características de temperatura de um sensor de temperatura integrado;
31. Experimento sobre as características de temperatura de um resistor de platina;
32. Experimento sobre as características de temperatura de um resistor de cobre;
33. Experimento sobre medição de temperatura de um termopar tipo K;
34. Experimento sobre medição de temperatura de um termopar tipo E;
35. Experimento sobre compensação de temperatura na extremidade fria de um termopar;
36. Experimento sobre aquisição de dados de sensores.
