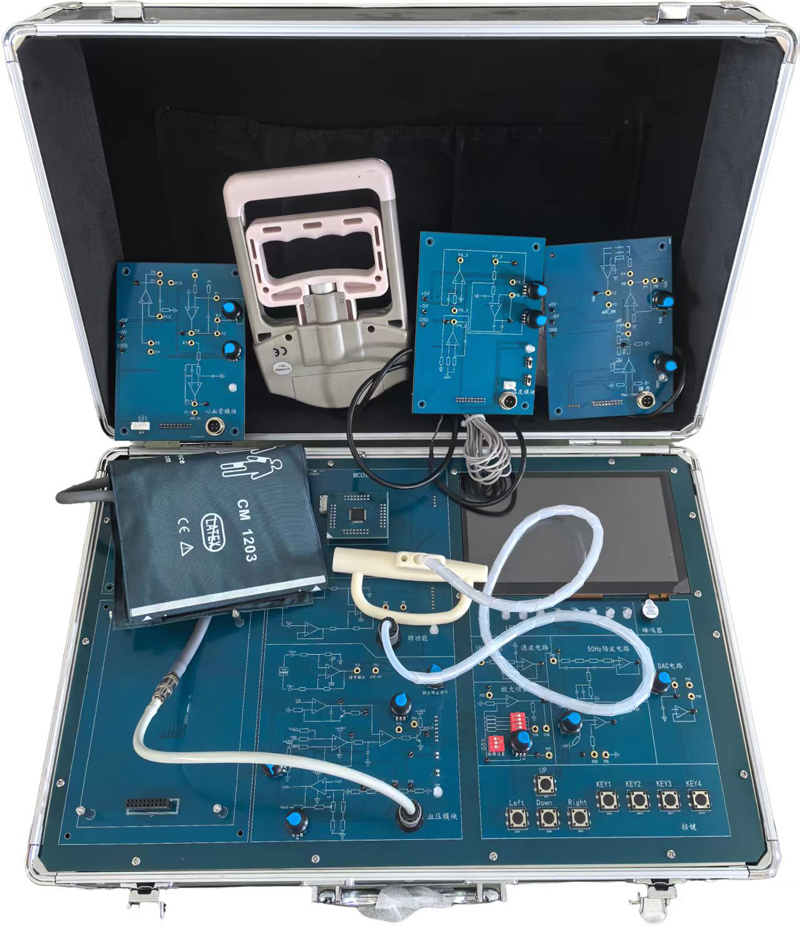

A caixa experimental de sensores médicos GL-SY-02 combina a placa principal da caixa experimental com vários módulos de teste independentes, organizados de forma ordenada para experimentos de medição, de acordo com as necessidades de uso de faculdades e universidades de medicina. O layout da placa de circuito da caixa experimental de sensores médicos é racional e intuitivo, além de ser altamente prático. Os módulos são fáceis de usar e organizar, atendendo aos diversos requisitos experimentais de medição de sensores biomédicos, projeto de sistemas de microcomputadores médicos, análise de sinais médicos e processamento de imagens, etc. Ela pode desenvolver as habilidades de aplicação dos alunos em áreas da engenharia médica, como tecnologia eletrônica, tecnologia de detecção e processamento de sinais e tecnologia de inteligência artificial.
I. Configuração detalhada
(I) Módulo de função pulmonar
Função: Pode medir capacidade vital, capacidade vital forçada, fluxo expiratório, etc.
1. Erro de repetibilidade: ≤0,1%;
2. Filtro passa-baixa de segunda ordem de 10Hz selecionável;
3. Faixa de medição: 0-10KPa;
4. Precisão: 0,25%.
(II) Módulo de temperatura
Função: Equivalente a um monitor, capaz de monitorar as alterações da temperatura corporal do paciente em tempo real.
1. Corrente constante garante sua estabilidade;
2. Filtro passa-baixa de segunda ordem de 10Hz opcional;
3. O sensor é plugável e evita transientes de alta tensão;
4. Faixa de medição: 0-100°C. Erro: <2,5%. Tempo de estabilização: 30s.
(III) Módulo de oxigenação sanguínea
Função: Equivalente a um oxímetro médico, capaz de medir a frequência cardíaca e a saturação de oxigênio no sangue.
1. Ampliação ajustável;
2. Com filtro passa-baixa de segunda ordem de 10Hz;
3. O sensor é plugável e evita transientes de alta tensão;
4. Luz infravermelha com comprimento de onda de 940 nm/luz vermelha com comprimento de onda de 660 nm, faixa de teste: 70%-100%
(IV) Módulo de pulso
Função: Equivalente a um monitor, pode medir frequência cardíaca, pressão sistólica, pressão diastólica, etc.
1. O sinal de pré-amplificação é amplificado 7 vezes e a amplificação de pós-amplificação é ajustável;
2. Possui um filtro passa-baixa de segunda ordem de 10 Hz;
3. Pode prevenir transientes de alta tensão;
4. Faixa de medição: 0-50 g, nível de precisão: 5%, erro de repetibilidade: ≤3%.
(V) Módulo de ECG
Função: Equivalente a um eletrocardiógrafo, pode medir frequência cardíaca, amplitude da onda P, amplitude da onda R, amplitude da onda T, intervalo PR, intervalo QRS, intervalo QT e intervalo T.
1. Amplificação de pré-estágio de 30 vezes, com amplificação de pós-estágio ajustável;
2. Possui um filtro passa-baixa de segunda ordem de 10Hz.
(VI) Módulo de pressão arterial
Função: Mede as alterações da pressão arterial através da análise das características da forma de onda.
1. Valores de pressão: 60-110mmHg; 90-190mmHg;
2. Precisão: ≤3%.
(VII) Módulo de força de preensão
Função: Permite realizar treinamento de reabilitação e teste de força dos dedos através da força de preensão humana.
1. Faixa de força de preensão: 300-500N;
2. Saída: sinal de 0-5V, 0-10V, 4-20mA;
3. Auto-recuperação elástica.
II. Projetos experimentais
(I) Projetos experimentais de aquisição de sinais fisiológicos
1. Experimento de função pulmonar; aquisição e condicionamento do sinal, processamento e cálculo em computador ou microcontrolador, e exibição dos resultados;
2. Experimento de temperatura; aquisição e condicionamento do sinal, processamento e cálculo em computador ou microcontrolador, e exibição dos resultados;
3. Experimento de oxigenação sanguínea; aquisição e condicionamento do sinal, processamento e cálculo em computador ou microcontrolador, e exibição dos resultados;
4. Experimento de velocidade da onda de pulso; aquisição e condicionamento do sinal, processamento e cálculo em computador ou microcontrolador, e exibição dos resultados;
5. Experimento de ECG; aquisição e condicionamento do sinal, processamento e cálculo em computador ou microcontrolador, e exibição dos resultados;
6. Experimento de pressão arterial; (1) Aquisição de sinal, computador ou microcontrolador para cálculo e processamento, e exibição de resultados;
7. Experimento de força de preensão; aquisição de sinal, condicionamento, computador ou microcontrolador para cálculo e processamento, e exibição de resultados;
(II) Projeto de experimento de circuito
1. Ajuste e configuração do ganho do amplificador operacional;
2. Configuração da frequência de corte do filtro passa-baixa e do circuito de rejeição de banda;
3. Circuito gerador de ondas quadradas, senoidais e triangulares;
4. Circuito de ajuste de zero;
5. Programação e transferência de dados para o microcontrolador:
1) Experimento de E/S;
2) Controle de LED;
3) Controle de buzzer;
4) Configuração e controle da conversão A/D;
5) Controle da saída da conversão D/A.
Esta caixa de experimentos com sensores médicos pode ser aplicada em medicina básica, medicina clínica, medicina de imagem e outras áreas.
