I. Introdução ao Produto

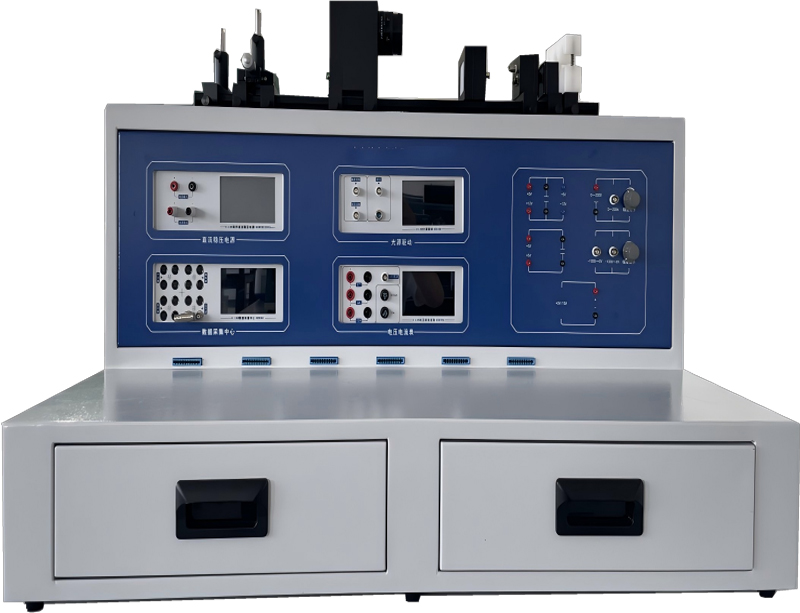

O equipamento de treinamento em tecnologia optoeletrônica GL-GD-ZH consiste em um centro de aquisição de dados, uma fonte de alimentação CC regulada CNC, uma unidade de condicionamento de sinal de sensor fotoelétrico, diversos componentes de sensores fotoelétricos e várias unidades de circuito para diferentes aplicações.
Esta plataforma experimental é robusta e possui uma variedade de módulos de teste e aplicação. Ela abrange o conteúdo básico do curso experimental de optoeletrônica. Oferece experimentos de teste de características básicas da tecnologia optoeletrônica, princípios e projeto de aplicações da tecnologia optoeletrônica, experimentos de teste e aplicação de CCD, experimentos de desenvolvimento de microcontroladores de chip único, experimentos de desenvolvimento de CPLD e outros experimentos de desenvolvimento secundário relacionados à tecnologia optoeletrônica.
O conteúdo principal do experimento do curso básico de optoeletrônica é a medição e aplicação típica do princípio dos sensores fotoelétricos e seus parâmetros característicos, e diversas medições sem contato são construídas utilizando sensores fotoelétricos, o que proporciona um conteúdo rico.
Os testes e experimentos de aplicação de CCD também são muito abrangentes, incluindo experimentos sobre os princípios de funcionamento de CCDs de matriz linear e de matriz de área, experimentos de aplicação usando CCD para detecção, experimentos de processamento de imagem e outros conteúdos experimentais diversificados.
A plataforma de treinamento possui diversos módulos e amplo espaço para expansão. Ela pode ser usada como plataforma para o planejamento de cursos e projetos de conclusão de curso em áreas afins, o que contribui para a compreensão aprofundada das teorias básicas pelos alunos, o domínio abrangente de habilidades e o treinamento sistemático do conhecimento adquirido. Ela oferece uma grande quantidade de conteúdo didático experimental aberto para fortalecer o progresso da pesquisa prática e do desenvolvimento de aplicações. Isso contribui para o desenvolvimento do pensamento independente e inovador dos alunos, além de aprimorar suas capacidades em pesquisa científica e engenharia.
II. Pontos de conhecimento
Fonte de luz LED, fonte de luz semicondutora, fotorresistor, fotodiodo, fototransistor, célula fotoelétrica de silício, tubo fotomultiplicador, termistor, sensor piroelétrico, fotoacoplador, sensor PSD, sensor fotoelétrico de quatro quadrantes, detecção fotoelétrica, CCD de matriz linear, CCD de matriz de área, processamento de imagem, fonte de luz LED
III. Disciplinas relacionadas
Tecnologia optoeletrônica, espectroscopia, tecnologia de detecção fotoelétrica, luminescência, tecnologia de dispositivos fotoelétricos, princípio de circuitos, tecnologia eletrônica analógica, microcontrolador de chip único, CPLD, tecnologia de aplicação de CCD, processamento de imagem e tecnologia de exibição
IV. Projetos de treinamento com este equipamento de treinamento em tecnologia optoeletrônica
(I) Experimento básico de medição óptica
1. Experimento de medição de radiação
2. Experimento de medição fotométrica
(II) Experimento de medição de características de fontes de luz
1. Experimento de medição de características de fontes de luz LED
2. Experimento de medição de características de fontes de luz laser semicondutoras
3. Experimento de medição de características de fontes de luz laser de fibra
(III) Experimento de medição de características de fotodetectores
1. Experimento de medição de características básicas de fotorresistores
2. Experimento de medição de características básicas de fotodiodos
3. Experimento de medição de características básicas de fototransistores
4. Experimento de medição de características básicas de células fotovoltaicas de silício
5. Experimento de medição de características básicas de fotodiodos APD
6. Experimento de medição de características básicas de fotodiodos PIN
7. Experimento de medição de características básicas de fotodiodos sensíveis à cor
8. Experimento de medição de características básicas de tubos fotomultiplicadores e geração e detecção de luz fraca
9. Experimento de teste de características de células solares
10. Experimento de teste de características de termistores
(IV) Experimento sobre o princípio e a aplicação de dispositivos de imagem
1. Experimento sobre o princípio e a aplicação de CCD de matriz linear em preto e branco
2. Experimento abrangente sobre CCD de matriz colorida
(V) Experimento abrangente sobre o princípio e a aplicação de projeto de detecção fotoelétrica
1. Experimento sobre o projeto de acionamento de fonte de luz LED (lâmpada autocontrolada, baixa potência, alta potência, três cores primárias)
2. Experimento sobre o projeto de aplicação de fotorresistores (lâmpada controlada por luz, interruptor controlado por luz, pássaro eletrônico)
3. Experimento sobre o projeto de aplicação de fotocélulas de silício (medidor de potência óptica, medidor de iluminância)
4. Experimento sobre o projeto de modulação e demodulação de fonte de luz
5. Experimento sobre o projeto de alarme fotoelétrico
6. Experimento sobre o projeto de controle remoto infravermelho
7. Experimento sobre o projeto de aplicação de sensor de quatro quadrantes
8. Experimento de projeto de aplicação de interruptor de acoplamento fotoelétrico (odômetro, tacômetro)
9. Experimento de projeto de aplicação de PSD
10. Experimento de projeto de aplicação de sensor piroelétrico
11. Projeto de medição de distância por detector fotoelétrico Experimento
12. Experimento de projeto de reconhecimento de cores
13. Experimento de projeto de aplicação de célula solar
14. Experimento de projeto de termômetro digital
15. Experimento de projeto de termômetro infravermelho
16. Experimento de projeto de alarme de fumaça de fibra óptica
17. Experimento de sistema de medição de deslocamento de fibra óptica
18. Experimento de projeto de sistema de pesagem de microcurvatura de fibra óptica
19. Experimento de aplicação abrangente de microcomputador de chip único
20. Experimento de aplicação abrangente de CPLD
